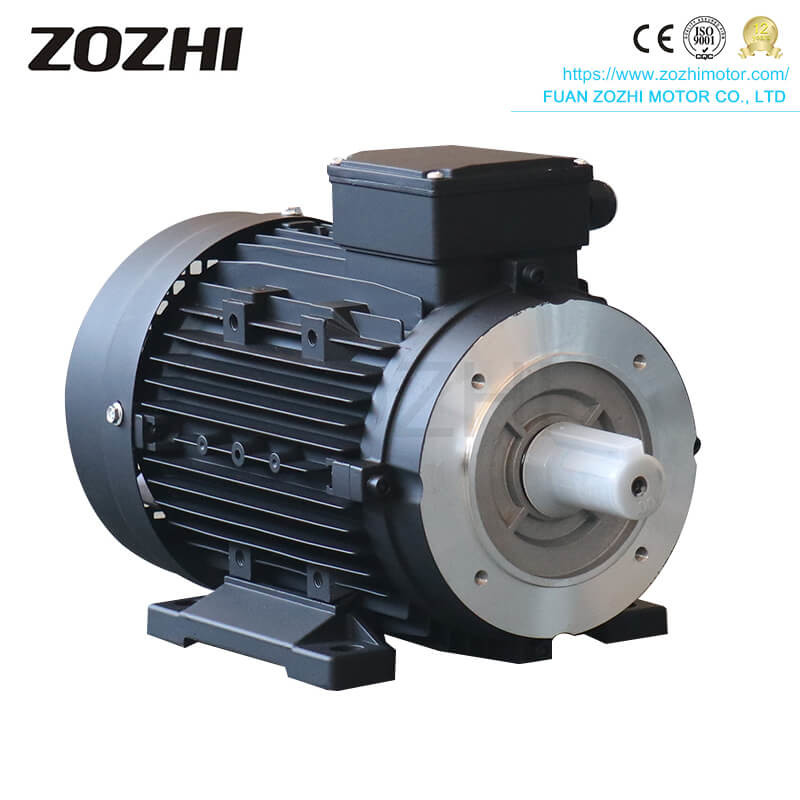

Motore asincrono a tre fasi di efficienza superiore della serie IE3

  • IE3 Series Premium Efficiency Three Phase Asynchronous Motor
  • IE3 Series Premium Efficiency Three Phase Asynchronous Motor
Luogo di origine FUAN CINA
Marca ZOZHI
Certificazione CE,ISO
Numero di modello MS100L1-4
Quantità di ordine minimo 1 PC
Prezzo $35.3~$45.5
Imballaggi particolari Imballato in cartoni, cassa impiallacciata o cassa di legno.
Tempi di consegna 25 giorni lavorativi dopo hanno ricevuto il vostro pagamento
Termini di pagamento L/C, T/T
Capacità di alimentazione 10000 pezzi/mese

Contattami per campioni gratuiti e coupon.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Nome del prodotto Motore a induzione trifase Applicazione Azionamento
Potenza 2.2kw/3hp Pollo 4
Fase Tre fasi Abitazione Aluminici
Classe di isolamento B,F Protezione IP44 / IP54
Tensione nominale 380 V Compiti S1(continuo)
Dimensione della flangia B35
Evidenziare

Motore asincrono a tre fasi della serie IE3

,

Motore asincrono a tre fasi ad alta efficienza

,

Motore asincrono della serie IE3
Lasciate un messaggio
Descrizione di prodotto

Vendita a caldo Motore a induzione ad alta pressione ad alta efficienza 3kw, 4kw 5.5kw 7.5kw, 11kw, 15kw Motore a tre fasi per alta pressione

Caratteristiche tecniche del motore asincrono a tre fasi della serie IE3 ad efficienza superiore

(1) Capacità di carico elevate

(2) I motori completamente chiusi raffreddati da ventole sono progettati secondo le norme IEC, GB e altre norme.

(3) Le cornici sono in ghisa, mentre le scatole terminali possono essere in piastra di acciaio.

(4) L'efficienza può soddisfare i requisiti degli standard GB18613-2013 e IEC60034-30.

(5) I motori trifasici standard con telaio 80-132 dotati di tenuta di guarnizione sul DE sono di serie, mentre i motori standard per telaio 160 e superiori sono con tenuta sul DE.

(6) I disegni di avvolgimento possono supportare diversi tipi di tensione e frequenza (50HZ o 60HZ).

(7) Può sopportare una corrente nominale 1,5 volte superiore in 2 minuti (IEC60034-1).

(8) Per evitare l'umidità è possibile aggiungere un riscaldatore.

(9) PTC, PT100 e altri elementi termici possono essere scelti per proteggere avvolgimenti e cuscinetti.

Vantaggi del motore asincrono a tre fasi della serie IE3/YE3

(1) Miglioramento dell'efficienza

Sono applicati nuovi disegni di avvolgimento e lamiere di acciaio al silicio a bassa perdita per ridurre le perdite dei motori e migliorare l'efficienza.

(2) Qualità affidabile e caratteristiche superiori

Per assicurare un buon isolamento e prolungare la durata, i motori standard vengono esaminati con isolamento F e aumento di temperatura di 80 K.

(3) Tensione, efficienza

Secondo i requisiti di tolleranza di tensione e di frequenza di classe A della norma IEC60034-1, la tolleranza di tensione del motore è del ±5%, e la tolleranza di frequenza del ±2%.

(4) Potenza nominale

L'output nominale significa che può soddisfare la norma IEC 600341-1, può funzionare in continuo quando la temperatura del liquido di raffreddamento (CT) è di 40°C e l'altitudine del luogo di lavoro è inferiore a 1000 m.i motori possono reggere 1.5 volte la corrente nominale in 2 minuti a tensione e frequenza nominali.

Applicazione del motore asincrono a tre fasi della serie IE3 Premium Efficiency

Supper Motori trifasici standard ad alta efficienza possono essere applicati a tutti i tipi di macchine, come macchine utensili, compressori d'aria, pompe, ventilazione, riduttori, cinghia di trasmissione,attrezzature minerarieTuttavia, i motori non possono essere utilizzati con siti di lavoro infiammabili, esplosivi e corrosivi.





Tipo: Stati membri
Temperatura ambiente -15-40°C
Altezza ≤ 1000 mm
Frequenza 50/60hz ± 2%
Voltaggio 380v ± 5%
Classe di protezione Protezione IP54
Classe di isolamento B
Modalità di lavoro S1
Luogo di origine singolo
Intervallo di velocità

0-100 Hz





Motore a induzione a 3 fasi



Dimensione dell'impianto e dimensione complessiva:

Cornice Dimensioni di montaggio ((mm)             Dimensioni del telaio ((mm)
  IMB14 IMB5 AB Climatizzazione AD HD L
Dimensione A B c D E F G H K. M N P R S T M N P R S T
56 90 71 36 9 20 3 7.2 56 5.8 65 SO 80 0 M5 2.5 100 80 120 0 7 3 110 120 100 155 195
63 100 80 40 11 23 4 8.5 63 7 75 60 90 0 M5 2.5 115 95 140 0 10 3 125 130 110 173 215
71 112 90 45 14 30 5 11 71 7 85 70 105 0 M6 2.5 130 110 160 0 10 3.5 140 150 117 188 246
80 125 100 50 19 40 6 15.5 80 10 100 80 120 0 M6 3 165 130 200 0 12 3.5 160 170 135 215 285
90S 140 100 56 24 SO 8 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 178 185 145 235 335
90L 140 125 56 24 50 a) 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 178 185 145 235 335
100 160 140 63 28 60 8 24 100 12 130 110 160 0 M8 3.5 215 180 250 0 15 4 206 206 150 250 376
112 190 140 70 28 60 8 24 112 12 130 110 160 0 M8 3.5 215 180 250 0 15 4 222 228 170 285 400
132S 216 140 89 38 80 10 33 132 12 165 1B0 200 0 M10 4 265 230 300 0 15 4 257 267 190 325 460
132M 216 178 89 38 80 10 33 132 12 165 130 200 0 M10 4 265 230 300 0 15 4 257 267 190 325 500
160M 254 210 108 42 110 12 37 160 15 215 180 250 0 M12 4 300 250 350 0 19 5 320 330 255 420 615
160L 254 254 108 42 110 12 37 160 15 215 180 250 0 M12 4 300 250 350 0 19 5 320 330 255 420 675


Dati tecnici:

Modello Prodotto (kw) Voltaggio (v) Frequenza ((Hz) Corrente nominale ((A) Velocità ((r/min) Eff.(%) Fattore di potenza (cos

Tstart/Tn (tempo)
Velocità 3000 giri al minuto a due poli 50 Hz
MS561-2 0.09 400 50 0.32 2758 59.0 0.68 2.3 2.4
MS562-2 0.12 400 50 0.39 2780 63.0 0.71 2.3 2.4
MS563-2 0.18 400 50 0.50 2780 65.0 0.80 2.3 2.4
MS631-2 0.18 400 50 0.50 2715 65.0 0.80 2.2 2.4
MS632-2 0.25 400 50 0.66 2715 68.0 0.81 2,2 2.4
MS633-2 0.37 400 50 0.94 2715 70.0 0.81 2.5 2.7
MS711-2 0.37 400 50 0.94 2690 70.0 0.81 2.2 2.4
MS712-2 0.55 400 50 1.33 2715 73.0 0.82 2.2 2.4
MS713-2 0.75 400 50 1.81 2700 72.1 0.83 2.6 2.9
MS801-2 0.75 400 50 1.81 2730 72.1 0.83 2.2 2.4
MS802-2 1.10 400 50 2.52 2745 75.0 0.84 2.2 2.4
MS80B-2 1.50 400 50 3.34 2770 77.2 0.84 2.8 3.1
MS90S-2 1.50 400 50 3.34 2770 77.2 0.84 2.2 2.4
MS90L-2 2.20 400 50 4.69 2770 79.7 0.85 2.2 2.4
MS90L1-2 3.00 400 50 6.11 2800 81.5 0.87 3.0 3.2
MS100L-2 3.00 400 50 6.11 2870 81.5 0.87 2.2 2.3
MS100L1-2 4.00 400 50 7.90 2880 83.1 0.88 2.5 2.7
MS112M-2 4.00 400 50 7.90 2890 83.1 0.88 2.5 2.7
MS112M1-2 5.50 400 50 10.65 2900 84.7 0.88 2.5 2.7
MS132S1-2 5.50 400 50 10.65 2910 84.7 0.88 2.5 2.7
MS132S2-2 7.50 400 50 14.30 2900 86.0 0.88 2.5 2.7
MS132M1-2 9.20 400 50 16.95 2910 88.0 0.89 2.5 2.7
MS132M2-2 11.00 400 50 20.36 2920 87.6 0.89 2.5 2.7
MS160M1-2 11.00 400 50 20.36 2950 87.6 0.89 2.0 2.2
MS160M2-2 15.00 400 50 27.43 2970 88.7 0.89 2.0 2.2
MS160L-2 18.50 400 50 33.22 2970 89.3 0.90 2.0 2.2
Velocità 1500 giri al minuto a 4 poli 50 Hz
MS561-4 0.06 400 50 0,28 1371 53 0.59 2.3 24
MS562-4 0.09 400 50 39 1350 55 0,61 23 2.4
MS563-4 0.12 400 50 42 1380 57 0.72 2.3 24
MS631-4 0.12 400 50 42 1350 S7,0 72 22 2.4
MS632-4 0.18 400 50 0.59 1340 60 0.73 2.2 24
MS633-4 0.25 400 50 75 1350 65-0. 74 22 2.4
MS711-4 0.25 400 50 75 1390 65 0.74 2.2 24
MS712-4 0.37 400 50 1.06 1375 67,0 75 22 2.4
MS713-4 0.55 400 50 149 1380 71 0.75 2.2 24
MS801-4 0.55 400 50 149 1370 71,0 75 22 2.4
MS802-4 0.75 400 50 1,98 1380 72.1 76 2.2 24
MS803-4 1.10 400 50 275 1380 75 77 23 2.5
MS90S-4 1.10 400 50 275 1390 75 0.77 2.2 24
MS90L-4 1.50 400 50 3.55 1400 77.2 79 22 2.4
MS90LM 1.85 400 50 433 1400 78 0.79 2.2 2,4
MS90L2-4 2.20 400 50 4,92 1400 79.7 0.81 2.5 27
MS100LM 2.20 400 50 4,92 1430 79.7 0.81 2.2 23
MS100L2-4 3.00 400 50 648 1430 81S 0,82 22 23
MS100L3-4 4.00 400 50 847 1420 83.1 0.82 2.5 27
MS112M-4 4.00 400 50 847 1430 83.1 0,82 22 23
MS112MM 5.50 400 50 11,29 1435 847 0.83 2.7 3
MS132S-4 5.50 400 50 "•29 1440 847 0,83 22 2.2
MS132M-4 7.50 400 50 14.99 1450 86 0.84 2.2 2,2
MS132LM 9.20 400 50 18,07 1460 87S 0.84 27 3
MS132L2-4 11.00 400 50 21.58 1460 87.6 0.84 2.5 27
MS160M-4 11.00 400 50 21.58 1460 87.6 0.84 2 2.2
MS160L-4 15.00 400 50 2872 1460 887 0.85 2 2,2
Velocità 1000 giri al minuto 6 poli 50 Hz
MS631-6 0.09 400 50 0.43 830 50.0 0.61 2.2 2.4
MS632-6 0.12 400 50 0.53 830 53.0 0.62 2.2 2.4
MS711-6 0.18 400 50 0.70 880 56.0 0.66 2.2 2.4
MS712-6 0.25 400 50 0.90 900 59.0 0.68 2.2 2.4
MS801-6 0.37 400 50 1.23 915 62.0 0.70 2.2 2.4
MS802-6 0.55 400 50 1.70 920 65.0 0.72 2.2 2.4
MS90S-6 0.75 400 50 2.15 930 70.0 0.72 2.2 2.2
MS90L-6 1.10 400 50 2.98 930 72.9 0.73 2.2 2.2
MS100L-6 1.50 400 50 3.84 945 75.2 0.75 2.2 2.2
MS112M-6 2.20 400 50 5.38 945 77.7 0.76 2.2 2.2
MS132S-6 3.00 400 50 7.15 960 79.7 0.76 2.0 2.0
MS132M1-6 4.00 400 50 9.33 960 81.4 0.76 2.0 2.0
MS132M2-6 5.50 400 50 12.41 960 83.1 0.77 2.0 2.0
MS160M-6 7.50 400 50 16.60 970 84.7 0.7
7		 2.0 2.0
MS160L-6 11.00 400 50 23.56 970 86.4 0.78 2.0 2.0







Commenti del cliente:

Motore asincrono a tre fasi di efficienza superiore della serie IE3 0



Spedizione:

Dopo 25~30 giorni, consegneremo le merci, per le merci sfuse meglio imballate dal pallet per evitare di distruggere

Motore asincrono a tre fasi di efficienza superiore della serie IE3 1









- Sì.



Motore asincrono a tre fasi di efficienza superiore della serie IE3 2

Motore asincrono a tre fasi di efficienza superiore della serie IE3 3

Motore asincrono a tre fasi di efficienza superiore della serie IE3 4

Motore asincrono a tre fasi di efficienza superiore della serie IE3 5

Motore asincrono a tre fasi di efficienza superiore della serie IE3 6





Informazioni



Analisi del riscaldamento del cuscinetto del motore

(1) Un coordinamento improprio del cuscinetto porta rapidamente al guasto del sistema di cuscinetti del motore.

(2) attualmente causa ablazione dei componenti del sistema di cuscinetti e riscaldamento delle parti del cuscinetto, con conseguente grave guasto del sistema di cuscinetti.

(3) un sistema di lubrificazione improprio porta ad un riscaldamento del cuscinetto a causa di una scarsa lubrificazione

(4) riscaldamento del cuscinetto causato da un aumento della temperatura del motore o della temperatura dell'ambiente di funzionamento.
